Applicazioni
Le presse piegatrici sono macchine essenziali per la deformazione controllata del metallo e ideali per eseguire piegature complesse e ad alta precisione su lamiere di qualsiasi forma, dimensione e spessore.
Grazie alla loro versatilità e all’integrazione con tecnologie di controllo all’avanguardia, le presse piegatrici consentono una produzione rapida, precisa e ripetibile, riducendo tempi, costi e margini di errore. Rappresentano la soluzione ideale per settori ad alta intensità produttiva come automotive, edilizia, arredamento e lavorazioni metalliche industriali.
Le presse piegatrici moderne offrono un equilibrio ideale tra potenza, precisione e automazione, garantendo massima efficienza operativa e qualità produttiva superiore.
Esigenze:
Misura della pressione del circuito idraulico
Scopri di più
Monitoraggio planarità della lama di piegatura
Scopri di più
Compensare la forza di piegatura verticale
Scopri di più
Compensare la forza di piegatura orizzontale
Scopri di più
Esigenza:
Misura della pressione del circuito idraulico
Misurare la pressione nel circuito idraulico di una pressa piegatrice è fondamentale per un funzionamento sicuro e preciso. Un controllo accurato assicura la corretta forza sulla lamiera, prevenendo sovraccarichi che potrebbero danneggiare la macchina e il prodotto finito. Il monitoraggio continuo permette di rilevare rapidamente perdite o malfunzionamenti, evitando guasti e fermi macchina. Le presse piegatrici idrauliche operano spesso a pressioni superiori ai 350 bar, che possono variare rapidamente; i sensori devono quindi essere robusti, precisi e reattivi. Il corretto posizionamento su pompe, cilindri o valvole e la resistenza a olio, vibrazioni e alte temperature garantiscono affidabilità e precisione nel tempo.
Soluzione:
I sensori di pressione serie KS sono la soluzione ideale per misurare la pressione nei circuiti idraulici che gestiscono la movimentazione della pressa durante tutte le fasi di lavorazione.
Grazie alla tecnologia avanzata, all’elemento sensibile a film su membrana in acciaio di ultima generazione e al design compatto in acciaio inox, questi sensori offrono massima robustezza e affidabilità.
Caratteristiche principali:
- Certificazione SIL2;
- Rapidità nella lettura di pressione (< 1 ms);
- Range di misura fino a 1000 bar;
- Comunicazione IO-Link.
Esigenza:
Monitoraggio planarità della lama di piegatura
Il monitoraggio della planarità della lama in una pressa piegatrice è fondamentale per garantire che la forza venga applicata uniformemente lungo tutta la lunghezza del pezzo. Durante il ciclo di lavoro, eventuali flessioni o deformazioni della struttura vengono rilevate e compensate automaticamente, mantenendo la lama perfettamente allineata. Questo processo assicura piegature costanti e prive di difetti, migliora la qualità del prodotto finito e riduce l’usura degli utensili e dei componenti meccanici. Integrato con sistemi di controllo automatici, il monitoraggio consente regolazioni rapide, riduce i tempi di attrezzaggio e aumenta la ripetibilità del processo, garantendo prestazioni elevate nella piegatura dei metalli.
Soluzione:
I sensori di posizione lineare senza contatto della serie WPA sono progettati per garantire un controllo preciso della planarità della lama nel banco di piegatura. L’assenza di contatto tra sensore e cursore elimina l’usura meccanica, assicurando una lunga durata operativa e prestazioni stabili nel tempo.
Key feature:
- Elevata precisione di misura grazie a eccellente linearità, ripetibilità e isteresi ridotta;
- Design robusto resistente a vibrazioni, urti meccanici, ampi intervalli di temperatura e disturbi EMC;
- Configurazione flessibile con corse da 50 a 4000 mm, cursori scorrevoli o flottanti e uscite in tensione o corrente.
Esigenza:
Compensare la forza di piegatura verticale
Il processo di piegatura richiede un controllo preciso della forza applicata dalla lama sulla lamiera, adattandosi a materiale, spessore e lunghezza del pezzo. Nelle presse monoblocco, la rigidità della struttura impedisce correzioni meccaniche, rendendo fondamentale compensare flessioni per mantenere la planarità della lama. Un monitoraggio accurato consente piegature uniformi, angoli precisi su tutta la lunghezza e riduzione degli scarti. Garantisce inoltre la protezione della macchina da sovraccarichi, limita l’usura degli utensili e aumenta la sicurezza operativa. L’integrazione con il sistema di controllo assicura un processo stabile, efficiente e ripetibile anche in contesti produttivi impegnativi.
Sensore di deformazione analogico con risposta rapida e bassissimo rumore di interferenza esterna
Soluzione:
Il sensore strain link SL-VAA è progettato per migliorare precisione, qualità e controllo del processo nelle presse piegatrici. L’elevata sensibilità consente di rilevare anche minime flessioni superficiali tra due punti di fissaggio, garantendo una misurazione della forza precisa e affidabile.
Key feature:
- Elevata sensibilità con amplificazione meccanica del segnale per rilevare anche le più piccole deformazioni
- Elaborazione del segnale rapida e stabile grazie a un amplificatore analogico ad alte prestazioni con risposta in tempo reale (< 20 µs)
- Struttura in acciaio robusta, adatta ad ambienti industriali gravosi e a condizioni di carico variabili
Esigenza:
Compensare la forza di piegatura orizzontale
Nelle presse piegatrici, la forza applicata su pezzi di piccola lunghezza può distribuirsi in modo non uniforme, generando deformazioni orizzontali asimmetriche nella struttura. Questo provoca disallineamenti, piegature imprecise e stress anomali sulla lama e sulla macchina, aumentando il rischio di danni meccanici, fermi macchina e costi operativi. Il monitoraggio in tempo reale delle spinte laterali o dei micro-movimenti consente di compensare automaticamente queste deformazioni durante il ciclo di lavoro. Si ottiene così una piega precisa anche su pezzi corti, mantenendo l’allineamento della lama, riducendo gli scarti e garantendo una maggiore durata e affidabilità della macchina.
Per il monitoraggio della flessione del banco nelle presse piegatrici, Gefran offre due soluzioni di sensorizzazione alternative, permettendo ai costruttori di scegliere l’opzione più adatta in base al design della macchina e all’approccio progettuale prediletto.
I costruttori possono decidere di utilizzare sensori di deformazione come SL-VAA, che misurano la flessione del banco rilevando le sollecitazioni meccaniche generate durante il processo di piegatura. Grazie all’elevata sensibilità e alla robusta struttura in acciaio, i sensori SL-VAA forniscono segnali rapidi, stabili e affidabili, ideali per un controllo preciso e in tempo reale del bench bending. In questo caso, è consigliata l’installazione di tre dispositivi di misura, uno al centro e due alle estremità, così da rilevare con precisione eventuali deformazioni lungo tutta la lunghezza.
La soluzione alternativa consiste nell’impiego di sensori potenziometrici lineari delle serie PY o PZ, che misurano lo spostamento relativo del banco. Questi sensori offrono una soluzione semplice e collaudata, facilmente integrabile nella struttura macchina, e garantiscono un feedback di posizione accurato e ripetibile se abbinati a un opportuno condizionamento del segnale. Per una corretta alimentazione e gestione del segnale, è consigliato abbinarli al PCIR (amplificatore-condizionatore su barra DIN).
Il principio di funzionamento:

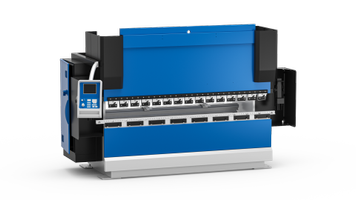

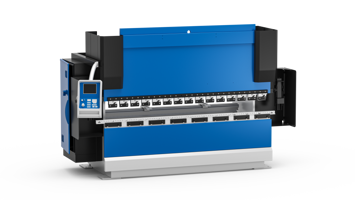

La pressa piegatrice è una macchina utensile progettata per piegare lamiere metalliche con forza controllata e massima precisione. Il processo avviene quando il punzone mobile scende su una matrice posizionata sul banco, deformando la lamiera secondo l’angolo desiderato. Grazie all’uso di stampi intercambiabili, è possibile realizzare pieghe complesse e personalizzate. Le versioni più moderne, dotate di controllori digitali, permettono una gestione automatizzata del ciclo di lavoro, garantendo ripetibilità, velocità e qualità costruttiva. Le presse si distinguono per il tipo di azionamento: idraulico, elettrico o manuale. Le presse idrauliche sono quelle più diffuse grazie alla loro capacità di esercitare elevate forze in modo preciso e controllato, ideali per lavorazioni impegnative. Le presse elettriche, invece, si distinguono per la velocità di esecuzione, l’efficienza energetica e una manutenzione più ridotta rispetto ai modelli tradizionali.
Esigenze e Tecnologia:
L’integrazione di sensori avanzati ha trasformato le presse piegatrici in sistemi intelligenti, capaci di garantire prestazioni superiori e controllo totale. Questi sensori monitorano in tempo reale parametri chiave come posizione della lama, forza esercitata, flessione del banco e angolo di piega effettivo, permettendo al sistema di controllo di adattare automaticamente movimenti e pressione per compensare ogni variazione.
Questa integrazione garantisce una piega precisa e uniforme, indipendentemente da spessore, materiale o lunghezza del pezzo. Questo approccio riduce gli scarti, migliora la qualità del prodotto finito e ottimizza i tempi di lavorazione.
Le presse piegatrici moderne, dotate di sensori, rappresentano una soluzione altamente performante e affidabile, in grado di coniugare versatilità, precisione e sicurezza.
