Applicazioni
La piattaforma aerea (aerial working platform) consente di sollevare operatori e materiali a diverse altezze in sicurezza, grazie a un sistema di bracci articolati o telescopici, una torretta rotante e un cestello di lavoro. Le piattaforme aeree devono garantire sollevamenti sicuri ed efficienti di operatori e materiali a diverse altezze. Ciò richiede un controllo accurato dell’estensione e dell’inclinazione dei bracci per manovre precise, il mantenimento della stabilità del basamento e del cestello per la sicurezza dell’operatore, una gestione fluida delle pressioni idrauliche per movimenti affidabili e la verifica costante dei carichi per prevenire sovraccarichi. In questo modo si ottimizzano sicurezza, prestazioni e produttività della macchina.
Esigenze:
Controllo dell’angolo di sterzata
Scopri di più
Monitoraggio dell’inclinazione del veicolo
Scopri di più
Monitoraggio dell’inclinazione del cestello
Scopri di più
Rilevamento posizione del braccio
Scopri di più
Controllo del carico del cestello
Scopri di più
Regolazione del posizionamento degli stabilizzatori
Scopri di più
Monitoraggio della pressione del circuito idraulico
Scopri di più
Esigenza:
Controllo dell’angolo di sterzata
Il controllo dell’angolo di sterzata rappresenta un requisito essenziale per garantire una manovrabilità sicura e precisa della piattaforma aerea. Un sistema di rilevamento accurato consente all’operatore di gestire con efficienza le fasi di posizionamento del veicolo, anche in spazi limitati o su terreni complessi. Questo migliora la stabilità complessiva della macchina, riduce il rischio di manovre errate e assicura maggiore affidabilità e sicurezza durante le operazioni di sollevamento e lavoro in quota.
Soluzione:
Per assicurare un controllo preciso e affidabile della sterzata, Gefran propone il sensore rotativo senza albero GRN perché:
- utilizza tecnologia magnetica senza contatto ad effetto Hall, garantendone lunga durata operativa;
- è compatto e semplice da installare, adattandosi facilmente a diversi layout costruttivi;
- offre elevata resistenza a urti, vibrazioni e agenti esterni.
Esigenza:
Monitoraggio dell’inclinazione del veicolo
Il monitoraggio dell’inclinazione del basamento di una piattaforma aerea è fondamentale per assicurare la stabilità e la sicurezza durante tutte le operazioni di sollevamento. Un sistema di rilevamento preciso consente di individuare eventuali variazioni rispetto alla posizione ottimale, riducendo il rischio di ribaltamenti e garantendo un appoggio sicuro anche su terreni irregolari. Questa funzione tutela l’operatore e l’attrezzatura, migliora l’efficienza delle manovre e la durata della macchina nel tempo.
Soluzione:
Per monitoraggio dell’inclinazione del telaio, soprattutto su terreni irregolari, Gefran propone l’inclinometro GIB:
- sensore dal design compatto, che ne semplifica l’installazione anche in spazi ridotti;
- progettato per resistere a urti, shock e vibrazioni.
Esigenza:
Monitoraggio dell’inclinazione del cestello
Il controllo dell’inclinazione del cestello garantisce la sicurezza dell’operatore e la corretta esecuzione delle attività in quota. Un sistema di monitoraggio accurato previene movimenti pericolosi della navicella durante le fasi di posizionamento, riduce il rischio di perdita di stabilità o di urti accidentali con ostacoli circostanti. Ciò mantiene condizioni di lavoro sicure e confortevoli, aumentando efficienza e produttività della macchina.
Soluzione:
Per monitorare con precisione l’inclinazione del cestello di una piattaforma aerea, Gefran propone l’inclinometro GIG:
- disponibile in versione a uscita singola o ridondante;
- custodia del sensore sigillata con resina per offrire completa protezione contro agenti esterni;
- elevata resistenza a urti e vibrazioni.
Esigenza:
Rilevamento posizione del braccio
Il controllo accurato della posizione lineare ed angolare del braccio telescopico è un requisito fondamentale per garantire precisione e sicurezza nelle operazioni di sollevamento. Un sistema di monitoraggio affidabile consente di regolare con esattezza l’estensione e l’inclinazione del braccio, permettendo all’operatore di posizionare il carico in modo efficiente anche in condizioni di lavoro complesse. Questa funziona migliora la stabilità della macchina, riduce i rischi di errore e aumenta l’efficienza operativa.
Per monitorare in modo preciso e affidabile il braccio, Gefran propone il sensore GSH-A:
- sensore 2-in-1, che consente di misurare sia la posizione lineare sia l’inclinazione;
- disponibile con uscite ridondate sia per la misura lineare che per l’inclinazione;
- design robusto e compatto, adatto per installazione all’interno del braccio oppure all’esterno;
Esigenza:
Controllo del carico del cestello
Il controllo del carico sul cestello è fondamentale per garantire la sicurezza degli operatori e il rispetto dei limiti operativi di una piattaforma aerea. Un monitoraggio affidabile consente di rilevare in tempo reale eventuali sovraccarichi, prevenendo situazioni di rischio che potrebbero compromettere la stabilità della macchina. Questa funzione tutela le persone a bordo, preserva l’integrità dell’attrezzatura e assicura un impiego efficiente e conforme alle normative di sicurezza.
Soluzione:
Gefran propone l’impiego di sensori di pressione della serie KM come soluzione affidabile ed efficace per il controllo indiretto del carico sul cestello.
- design compatto, ideale per installazioni anche in spazi ridotti;
- elevata resistenza a urti, vibrazioni ed elevate temperature;
- sensore certificato SIL2/PLd, garantendo elevati standard di sicurezza funzionale.
Esigenza:
Regolazione del posizionamento degli stabilizzatori
Il posizionamento corretto degli stabilizzatori è un aspetto essenziale per assicurare la stabilità e la sicurezza operativa delle piattaforme aeree. Un sistema di monitoraggio preciso permette di verificare che ogni stabilizzatore sia correttamente esteso e in appoggio uniforme al suolo, evitando condizioni di squilibrio che potrebbero compromettere la sicurezza dell’operatore. Questa funzione migliora l’efficienza delle manovre di sollevamento, riduce il rischio di ribaltamento e preservare la durata e l’affidabilità della macchina.
Soluzione:
Per garantire un controllo accurato dell’estensione degli stabilizzatori e assicurare la stabilità della macchina, Gefran propone il sensore di posizione lineare a filo GSH-S:
- tecnologia ad effetto Hall senza contatto, garantendo lunga durata operativa;
- design robusto, progettato per resistere a urti, vibrazioni e condizioni ambientali gravose;
- disponibile con interfacce digitali e analogiche.
Esigenza:
Monitoraggio della pressione del circuito idraulico
Il monitoraggio della pressione nel circuito idraulico è un requisito fondamentale per garantire il corretto funzionamento delle piattaforme aeree e mantenerne l’efficienza operativa. Un sistema di controllo accurato consente di rilevare tempestivamente eventuali anomalie o valori fuori soglia, prevenendo guasti che potrebbero compromettere la sicurezza e causare fermi macchina. Ciò assicura continuità nelle prestazioni, riduce i costi di manutenzione e a prolunga la durata dei componenti del sistema idraulico.
Soluzione:
Per un controllo preciso e sicuro della pressione del circuito idraulico Gefran consiglia i trasduttori di pressione della serie KM caratterizzati da:
- dimensioni ridotte, che ne facilitano l’installazione anche in spazi limitati;
- elevata resistenza a shock, vibrazioni e alte temperature;
- certificazione SIL2/PLd, che assicura elevati standard di sicurezza funzionale.
Il principio di funzionamento:

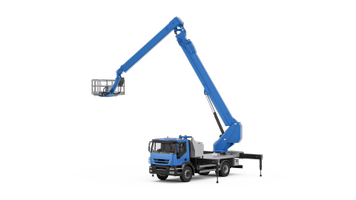

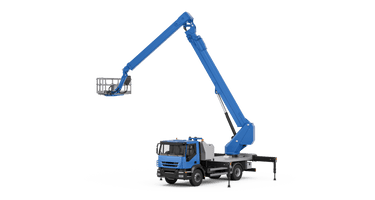

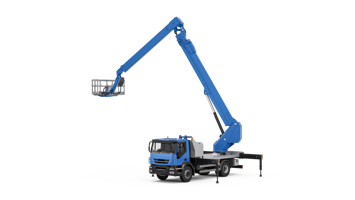

La piattaforma aerea utilizza uno o più bracci articolati o telescopici collegati a un sistema idraulico che ne consente il movimento verticale e orizzontale. Una torretta rotante permette di orientare il braccio nella posizione desiderata, mentre il cestello di lavoro garantisce stabilità e sicurezza all’operatore. Il motore fornisce potenza ai sistemi idraulici e di controllo che gestiscono sollevamento, estensione, rotazione e stabilizzazione della macchina, assicurando fluidità nei movimenti e precisione nelle manovre.
Perché tutte queste operazioni siano eseguite in modo sicuro, preciso ed efficiente, la piattaforma aerea deve poter contare su un controllo costante di parametri meccanici, idraulici e di stabilità.
Esigenze e tecnologia:
Le piattaforme aeree devono garantire precisione e stabilità anche in condizioni operative complesse, caratterizzate da altezze elevate, carichi variabili e terreni spesso irregolari. Per questo è fondamentale integrare sistemi sensoristici avanzati, in grado di resistere a vibrazioni, urti, polvere, umidità e temperature estreme.
Le principali esigenze tecnologiche includono:
- controllo dell’angolo di sterzata;
- monitoraggio dell’inclinazione del veicolo;
- monitoraggio dell’inclinazione del cestello;
- rilevamento della posizione del braccio;
- controllo del carico del cestello;
- regolazione del posizionamento degli stabilizzatori;
- monitoraggio della pressione del circuito idraulico.
Gefran mette a disposizione un portafoglio completo di sensori di inclinazione, di posizione lineare e di pressione, progettati per supportare costruttori e operatori di piattaforme aeree nello sviluppo di soluzioni sicure, efficienti e durevoli.
