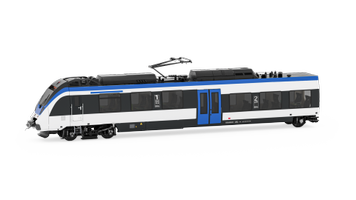

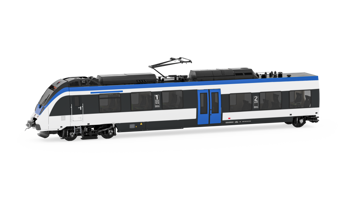

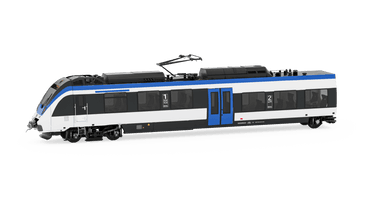

La locomotiva è un veicolo ferroviario che supera i 20 metri di lunghezza e un peso fino a 200 tonnellate, progettato per trainare convogli di merci o passeggeri. Grazie a potenti motori con azionamento elettrico o ibrido (diesel- elettrico) si garantisce la trazione necessaria al traino di vagoni passeggeri, e la capacità di superare pendenze mantenendo stabile la velocità.
È l’elemento principale che compone un treno e solitamente ne vengono impiegate due unità, una in testa ed una in coda.
Esigenze:
Controllo del Master
Scopri di più
Sistema frenante pneumatico
Scopri di più
Sistema di condizionamento
Scopri di più
Gestione del pantografo
Scopri di più
Stabilità in curva
Scopri di più
Sistema anti incendio
Scopri di più
Esigenza:
Controllo del Master
Il controllo del Master è cruciale per la guida della locomotiva. Tradizionalmente gestito con potenziometri rotativi, oggi viene affidato a sensori di posizione senza contatto, che riducono usura e garantiscono maggiore durata nel tempo. L’accuratezza e la resistenza a vibrazioni e condizioni ambientali sono fondamentali.
Soluzione:
Il sensore GRN può essere facilmente integrato nella manetta grazie al montaggio senza albero, che offre libertà di movimento e semplicità di installazione. Questa tecnologia elimina i problemi legati all’usura meccanica e riduce le interferenze, risultando adatta anche a treni e tram di nuova generazione.
Esigenza:
Sistema frenante pneumatico
Il sistema frenante dei treni si basa esclusivamente su circuiti pneumatici, che garantiscono tempi di risposta rapidi e minori esigenze di manutenzione rispetto a soluzioni idrauliche. La pressione massima di esercizio è tipicamente 16 bar. La sicurezza del convoglio dipende da un monitoraggio costante e preciso della pressione. Inoltre i trasmettitori di pressione devono essere in grado di resistere a condizioni ambientali difficili, come alte temperature, vibrazioni e umidità, e devono essere compatibili con sistemi elettronici avanzati, come ABS ed ECP.
Soluzione:
I sensori di pressione KM RAIL, con uscita elettrovalvola, si integrano facilmente nei quadri di controllo pneumatico presenti in cabina. Questa configurazione assicura un monitoraggio continuo e compatibile con i principali sistemi ferroviari, rispondendo anche alle normative di sicurezza con la certificazione EN50155.
Esigenza:
Sistema di condizionamento
Nei treni passeggeri, il comfort dei viaggiatori dipende da impianti HVAC particolari, rispetto a sistemi per edifici la pressione dell’impianto è maggiore e i range di temperatura operativa molto più estesi. Questi sistemi richiedono un monitoraggio accurato di pressione e temperatura per garantire raffreddamento e ventilazione efficaci.
Soluzione:
Il sensore di pressione Gefran KM RAIL con connettore M12 monitora costantemente la pressione dell’aria nei condotti, rilevando variazioni dovute a filtri sporchi, perdite o malfunzionamenti. Grazie alla robustezza meccanica e alla rapidità di risposta, assicura il bilanciamento del flusso d’aria in tempo reale. Il sensore di temperatura Gefran TR6 misura con precisione il valore termico dell’aria in entrata e in uscita, fornendo dati fondamentali al sistema di controllo per modulare il raffreddamento o il riscaldamento.
Esigenza:
Gestione del pantografo
Il pantografo deve garantire un contatto stabile con la linea aerea per permettere l’alimentazione elettrica del treno. L’aumento della velocità incrementa l’attrito e amplifica l’effetto delle irregolarità della linea, rendendo il contatto meno affidabile. Per questo motivo, oltre al controllo della posizione tramite sensori che regolano altezza e larghezza del pantografo in funzione delle condizioni della linea, della velocità del treno e di fattori esterni, è fondamentale monitorare anche la forza esercitata sul cavo elettrico. Questo assicura continuità di alimentazione, minimizza l’usura dei componenti e garantisce sicurezza e performance ottimali del sistema di trazione elettrica.
Soluzione:
Il sistema di gestione del pantografo si compone di tre componenti che lavorano sinergicamente:
- Il sensore di posizione Gefran RK5, con montaggio interno cilindro, è pensato per resistere a urti e vibrazioni, mentre la tecnologia Hyperwave assicura affidabilità e durata nel tempo;
- La sonda di pressione KM RAIL con certificazione EN50155 gestiscono il movimento del pantografo.
- La cella di carico Gefran TH, monitora costantemente la forza di contatto del pantografo con la linea aerea: sufficiente per garantire continuità di alimentazione, ma controllata per evitare usura prematura sia del pantografo sia del cavo ferroviario.
Esigenza:
Stabilità in curva
Il controllo delle sospensioni sugli assi di locomotive e carrozze passeggeri viene utilizzato per regolare la posizione e la pressione della sospensione in base alle condizioni della linea, alla velocità del treno e agli stress esterni, migliorando il comfort dei passeggeri, la sicurezza del treno e la durabilità dei binari e dei veicoli. Il sistema anti-tilt mantiene la stabilità della locomotiva e dei vagoni, compensando l’inclinazione durante le curve.
Soluzione:
Gefran offre la coppia RK-5 e KM RAIL per un sistema anti-tilt completo: RK-5 rileva posizioni precise del cilindro, mentre KM RAIL traccia continuamente la pressione del fluido. Il risultato è un controllo dinamico e coordinato dell’assetto del veicolo, traducendo dati accurati in un migliore equilibrio, comfort e sicurezza operativa.
- RK-5 è un sensore di posizione magnetostrittivo senza contatto, progettato per l’installazione interna nei cilindri.
- KM RAIL è un trasduttore di pressione ultracompatto specifico per applicazioni ferroviarie. Realizzato in acciaio inox, è certificato RAIL EN 50155, SIL2, PL d, e dotato di protezione IP69K.
Esigenza:
Sistema anti incendio
La sicurezza antincendio nei treni è garantita da sistemi basati su gas inerti, water mist o aerosol. Questi richiedono un controllo continuo della pressione delle bombole (tipicamente tra 42 e 80 bar) per assicurare efficacia in caso di emergenza. Le normative ferroviarie impongono certificazioni “RAIL” e “fuoco e fumi”.
Soluzione:
I sensori di pressione KM RAIL con connettore M12 sono certificati per applicazioni ferroviarie (EN50155) e rispettano le normative “fuoco e fumi”. La loro costruzione minimizza l’uso di materiali plastici e li rende idonei all’uso in ambienti critici, garantendo sicurezza e affidabilità anche in condizioni di emergenza.
Il Principio di funzionamento:
La locomotiva non è un singolo macchinario, ma un insieme complesso di sottosistemi che lavorano in stretta interdipendenza. Il cuore è l’unità di trazione: nei modelli elettrici, l’energia arriva dalla linea aerea tramite il pantografo, mentre nelle versioni diesel-elettriche un motore diesel alimenta un generatore che produce corrente per i motori di trazione. In entrambi i casi, la potenza viene trasferita agli assi, trasformando energia in movimento.
Attorno a questo nucleo gravitano funzioni complementari, indispensabili per l’affidabilità e la sicurezza. I sistemi di frenatura, quasi sempre pneumatici, garantiscono decelerazioni rapide e controllate, sfruttando l’aria compressa distribuita lungo l’intero convoglio. L’alimentazione elettrica richiede che il pantografo mantenga un contatto stabile con la linea, regolato da pressione e forza di applicazione. Nei treni passeggeri, il comfort dipende da impianti di climatizzazione che mantengono temperatura e pressione ottimali all’interno delle carrozze.
Ogni sottosistema dialoga con gli altri: la potenza erogata influisce sulla frenatura, la stabilità delle sospensioni condiziona l’efficienza del pantografo, la sicurezza antincendio protegge i comparti vitali. La locomotiva è quindi una macchina-sistema, dove robustezza meccanica, controllo pneumatico ed elettronica avanzata si intrecciano per trasformare centinaia di tonnellate di acciaio in un veicolo capace di muovere carichi enormi con precisione e continuità.
Esigenze e Tecnologia:
Una locomotiva racchiude esigenze diverse che riflettono la natura dei suoi sottosistemi. Ognuno svolge un ruolo specifico, ma tutti concorrono a garantire trazione, sicurezza e continuità di servizio.
- Master Controller: Il comando principale del macchinista richiede sensori di posizione precisi e resistenti, capaci di tradurre il gesto umano in una regolazione stabile della potenza.
- Sistema frenante: La sicurezza si affida a reti pneumatiche che lavorano fino a 16 bar, dove ogni variazione di pressione deve essere monitorata con la massima affidabilità.
- Climatizzazione dei vagoni passeggeri: Qui la priorità è il comfort: pressione e temperatura devono rimanere sotto controllo costante, con componenti già validati dai costruttori di sistemi HVAC ferroviari.
- Pantografo: Oltre al movimento pneumatico, occorre misurare la forza di contatto con la linea aerea, per garantire alimentazione continua senza usura eccessiva.
- Sospensioni e stabilità (anti-tilt): Durante curve e sollecitazioni, è essenziale compensare l’inclinazione per assicurare comfort e ridurre stress strutturali, combinando sensori di posizione e pressione.
- Sistemi antincendio: Ultimo ma vitale, il monitoraggio delle bombole di gas inerti o water mist richiede trasduttori certificati, conformi alle normative RAIL e “fuoco e fumi”.
Insieme, queste esigenze mostrano come la locomotiva sia un mosaico tecnologico: un equilibrio di meccanica, pneumatica ed elettronica, dove ogni sottosistema sostiene l’altro. Gefran offre una gamma completa di sensori di pressione e posizione, facilmente integrabili in qualsiasi impianto, per garantire efficienza e sicurezza sulle locomotive.
