Applicazioni
Il sollevatore telescopico (Telehandler) è una macchina polivalente ampiamente utilizzata nei cantieri edili e nella movimentazione industriale. Grazie alla combinazione di braccio estensibile, ralla rotante e stabilizzatori, può sollevare, trasportare e posizionare carichi anche a grandi altezze e distanze. L’integrazione di sensori avanzati consente di garantire controllo costante della stabilità, precisione nelle manovre e sicurezza nelle condizioni operative più complesse.
Esigenze:
Controllo della posizione dei pedali di comando
Scopri di più
Controllo dell’angolo di sterzata
Scopri di più
Rilevamento della posizione del braccio
Scopri di più
Monitoraggio dell’inclinazione del veicolo
Scopri di più
Regolazione del posizionamento degli stabilizzatori
Scopri di più
Monitoraggio della pressione del circuito idraulico
Scopri di più
Esigenza:
Controllo della posizione dei pedali di comando
Il controllo accurato della posizione dei pedali di comando (es. acceleratore) è essenziale per garantire la massima precisione nella gestione dei movimenti e delle prestazioni di un sollevatore telescopico. Un sistema di rilevamento affidabile consente all’operatore di modulare velocità e potenza, rendendo le manovre più fluide e sicure. Ciò riduce i consumi energetici, ottimizza le prestazioni della macchina e preservarne la durata nel tempo.
Soluzione:
Gefran propone il sensore rotativo GRA, una soluzione robusta e versatile, capace di garantire prestazioni stabili.
- La tecnologia Hall senza contatto garantisce stabilità di misura e lunga durata.
- È disponibile con uscita ridondante e con diverse interfacce elettriche, sia analogiche che digitali.
- Resistente a urti, vibrazioni ed elevate temperature.
Esigenza:
Controllo dell’angolo di sterzata
Il controllo dell’angolo di sterzata è un requisito indispensabile per garantire una manovrabilità sicura ed efficiente del sollevatore telescopico durante le fasi di posizionamento del veicolo. Un sistema di rilevamento accurato consente all’operatore di gestire con precisione i movimenti, riducendo il rischio di errori e migliorando la stabilità anche in spazi ristretti o su terreni complessi. Ne derivano maggiore produttività, tutela dell’integrità della macchina e un utilizzo conforme agli standard di sicurezza.
Soluzione:
Per un controllo preciso e affidabile della sterzata, Gefran propone il sensore rotativo senza albero GRN perché:
- utilizza tecnologia magnetica senza contatto ad effetto Hall, ideale per movimenti ripetitivi e lunga durata operativa;
- è compatto e semplice da installare;
- offre elevata resistenza a urti e vibrazioni e acqua, garantendo prestazioni costanti anche in ambienti gravosi.
Esigenza:
Rilevamento della posizione del braccio
Il controllo accurato della posizione lineare ed angolare del braccio telescopico è fondamentale per assicurare movimenti precisi e sicuri durante le operazioni di sollevamento. Un sistema di rilevamento affidabile consente all’operatore di regolare con esattezza estensione e inclinazione, garantendo un posizionamento ottimale del carico anche in condizioni operative complesse. Questa funzionalità riduce i rischi di errore, migliora la stabilità e l’efficienza produttiva della macchina nelle attività di movimentazione dei materiali.
Per un monitoraggio preciso e affidabile del braccio, Gefran propone il sensore GSH-A:
- sensore 2-in-1, che consente di misurare sia la posizione lineare sia l’inclinazione;
- disponibile con uscite ridondate sia per la misura lineare che per l’inclinazione;
- design robusto e compatto, adatto per installazione all’interno del braccio oppure all’esterno.
Esigenza:
Monitoraggio dell’inclinazione del veicolo
Il monitoraggio dell’inclinazione del basamento di un sollevatore telescopico è cruciale per garantire stabilità e sicurezza operative. Un rilevamento individua inclinazioni critiche rispetto alla posizione ideale, riducendo il rischio di ribaltamenti. Questa funzione assicura un appoggio stabile anche su terreni irregolari, tutela l’operatore e l’attrezzatura e migliora l’efficienza delle manovre di sollevamento, preservando l’affidabilità e la durata della macchina.
Soluzione:
Il monitoraggio dell’inclinazione del telaio è essenziale per garantire stabilità e sicurezza dell’intero veicolo, soprattutto quando opera su terreni irregolari. Per questa esigenza, Gefran propone l’inclinometro GIB
- sensore dal design compatto, che ne semplifica l’installazione anche in spazi ridotti;
- progettato per resistere a urti, shock e vibrazioni.
Grazie alla precisione, alla robustezza e alla compatibilità con i sistemi di sicurezza, gli inclinometri Gefran rappresentano la soluzione ideale per garantire la stabilità del basamento nelle macchine mobili.
Esigenza:
Regolazione del posizionamento degli stabilizzatori
Il corretto posizionamento degli stabilizzatori è essenziale per garantire la stabilità e la sicurezza operativa dei sollevatori telescopici. Un monitoraggio preciso consente di verificare che ogni stabilizzatore sia correttamente esteso e ben ancorato al terreno, riducendo il rischio di squilibri o ribaltamenti durante le operazioni di sollevamento. Questo consente all’operatore di lavorare in modo più sicuro e controllato, aumentando l’efficienza delle manovre e prolungando la durata della macchina.
Per garantire un corretto posizionamento degli stabilizzatori e assicurare la stabilità della macchina, Gefran propone un sensore di posizione lineare a filo, combinato con un trasmettitore di pressione.
Sensore di posizione lineare a filo GSH-S
- tecnologia ad effetto Hall senza contatto per una lunga vita operativa;
- design robusto, progettato per resistere a urti e vibrazioni;
- disponibile con interfacce digitali e analogiche.
Sensori di pressione KM
- design compatto, facilmente integrabili anche in spazi ridotti;
- resistenza a urti, vibrazioni e alte temperature;
- certificati SIL2/PLd, garantendo elevati standard di sicurezza funzionale;
Esigenza:
Monitoraggio della pressione del circuito idraulico
Il monitoraggio della pressione nel circuito idraulico è una funzione indispensabile per garantire l’efficienza e l’affidabilità operativa dei sollevatori telescopici. Un sistema di controllo accurato consente di rilevare in tempo reale eventuali anomalie o variazioni rispetto ai valori ottimali, prevenendo guasti che potrebbero compromettere la sicurezza e causare fermi macchina. Questa funzione ottimizza le prestazioni del sistema idraulico, riduce i costi di manutenzione e aumenta la durata dei componenti.
Soluzione:
Per un controllo preciso e sicuro della pressione del circuito idraulico, Gefran consiglia i trasduttori di pressione della serie KM perché:
- hanno dimensioni ridotte, che ne facilitano l’installazione anche in spazi limitati;
- garantiscono elevata resistenza a shock, vibrazioni e alte temperature;
- sono certificati SIL2/PLd, assicurando elevati standard di sicurezza funzionale.
Il principio di funzionamento:

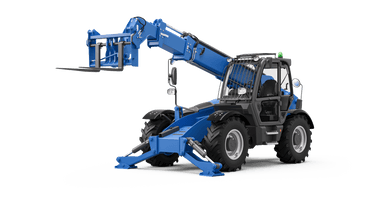

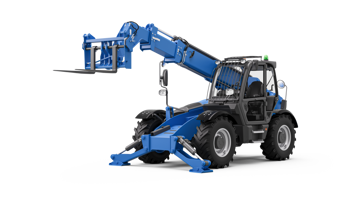

Il sollevatore telescopico combina le funzioni di sollevamento verticale e movimentazione orizzontale, grazie a un braccio estensibile montato su una ralla rotante che consente di raggiungere carichi posti a diverse altezze e distanze. Il motore trasmette potenza ai sistemi idraulici che azionano il braccio, la benna o le forche, mentre gli stabilizzatori assicurano equilibrio e stabilità anche durante le operazioni di sollevamento più impegnative. La cabina di guida ospita i comandi principali e i sistemi di controllo che gestiscono sterzo, estensione del braccio e posizionamento degli accessori.
Perché tutte queste operazioni siano eseguite in modo sicuro, preciso ed efficiente, il sollevatore telescopico deve poter contare su un controllo costante di parametri meccanici, idraulici e di stabilità.
Esigenze e tecnologia:
I sollevatori telescopici devono garantire stabilità, sicurezza e precisione nelle operazioni di sollevamento e movimentazione di carichi pesanti o persone, spesso a grandi altezze e con braccio esteso. Per questo sollevatori telescopici devono integrare soluzioni sensoristiche affidabili, in grado di resistere a vibrazioni, urti, polvere, umidità e temperature estreme.
Le principali esigenze tecnologiche includono:
- controllo della posizione dei pedali di comando;
- controllo dell’angolo di sterzata;
- rilevamento della posizione del braccio;
- monitoraggio dell’inclinazione del veicolo;
- regolazione del posizionamento degli stabilizzatori;
- monitoraggio della pressione del circuito idraulico.
Gefran mette a disposizione un portafoglio completo di sensori di posizione lineare, sensori rotativi, sensori di inclinazione e sensori di pressione, progettati per supportare i costruttori di sollevatori telescopici nello sviluppo di macchine sicure, efficienti e durevoli.
