Grazie alla combinazione di tramoggia di carico, coclee di distribuzione e banco di stesa (screed), l’asfaltatrice assicura una posa continua e uniforme del conglomerato bituminoso, adattandosi alle diverse larghezze della superficie stradale da pavimentare e alle condizioni del cantiere.
Durante le operazioni di pavimentazione, è fondamentale mantenere un controllo costante su altezza e inclinazione del banco di stesa, sulla distribuzione del materiale e sui parametri del circuito oleodinamico, così da garantire spessore regolare, corretta compattazione e stabilità della macchina anche su superfici irregolari.
L’integrazione di sensori di posizione lineare, sensori rotativi e trasduttori di pressione consente di migliorare la precisione della stesa, ottimizzare l’utilizzo del materiale e aumentare l’affidabilità operativa della macchina in ambienti gravosi.
Esigenze:
Regolazione dell’altezza delle coclee
Scopri di più
Controllo dell’angolo di piallatura del banco di stesa
Scopri di più
Regolazione dell’altezza dei punti di traino del banco di stesa
Scopri di più
Regolazione dei bracci di estensione del banco di stesa
Scopri di più
Controllo dell’apertura/chiusura delle portelle della tramoggia
Scopri di più
Monitoraggio della pressione del circuito idraulico
Scopri di più
Esigenza:
Regolazione dell’altezza delle coclee
Il controllo dell’altezza delle coclee è essenziale per garantire una distribuzione uniforme del conglomerato bituminoso lungo tutta la larghezza di stesa. Una regolazione imprecisa può causare accumuli o carenze di materiale, con effetti negativi su regolarità superficiale e spessore dello strato asfaltato.
Un sistema di rilevamento preciso consente di adattare in tempo reale la posizione verticale delle coclee alle condizioni operative, mantenendo costante il flusso verso il banco di stesa e migliorando stabilità del processo e qualità finale del manto stradale.
Soluzione:
Gefran propone il sensore di posizione lineare RK-5, una soluzione robusta e compatta, ideale per garantire un controllo preciso del flusso di materiale e una stesa uniforme.
Caratteristiche principali:
- Installazione diretta all’interno del cilindro idraulico, senza ingombri esterni;
- Tecnologia magnetostrittiva senza contatto che elimina l’usura e garantisce lunga durata;
- Elevata resistenza a urti, vibrazioni e agenti esterni.
Grazie a queste caratteristiche, il sensore RK-5 rappresenta una soluzione affidabile per la regolazione dell’altezza delle coclee, contribuendo a prestazioni costanti e continuità operativa della macchina.
Esigenza:
Controllo dell’angolo di piallatura del banco di stesa
Il controllo dell’angolo di piallatura del banco di stesa è fondamentale per definire la finitura superficiale e contribuire alla corretta formazione dello strato asfaltato. Variazioni non controllate dell’angolo possono influenzare la qualità della stesa, generando irregolarità e discontinuità nella superficie stradale.
Un sistema di rilevamento preciso consente di monitorare in tempo reale la posizione angolare dei componenti mobili del banco di stesa, permettendo regolazioni accurate e ripetibili in funzione delle condizioni operative e del tipo di intervento.
Soluzione:
Gefran propone il sensore rotativo con albero GR3P, progettato per la misura dell’angolo in applicazioni su macchine mobili operanti in ambienti difficili.
Caratteristiche principali:
- Tecnologia Hall senza contatto, per elevata stabilità di misura e lunga durata;
- Struttura robusta, resistente a urti, vibrazioni, polvere e acqua;
- Elevata affidabilità anche in presenza di temperature elevate e condizioni gravose.
Grazie a queste caratteristiche, il sensore GR3P assicura un controllo preciso dell’angolo del banco di stesa, contribuendo a qualità superficiale costante e continuità operativa.
Esigenza:
Regolazione dell’altezza dei punti di traino del banco di stesa
La regolazione dell’altezza dei punti di traino del banco di stesa è determinante per mantenere la corretta geometria della stesa e garantire uniformità dello spessore del manto. Variazioni non controllate possono influenzare la planarità della superficie e la stabilità del processo di pavimentazione.
Un sistema di rilevamento preciso consente di regolare in modo continuo la posizione dei punti di traino in funzione delle condizioni del fondo stradale, assicurando una risposta fluida degli attuatori e una qualità costante del risultato finale.
Soluzione:
Gefran propone il sensore di posizione lineare RK-5, una soluzione robusta e compatta, ideale per il monitoraggio dei movimenti lineari nei sistemi oleodinamici delle asfaltatrici.
Caratteristiche principali:
- Installazione diretta all’interno del cilindro idraulico, senza ingombri esterni;
- Tecnologia magnetostrittiva senza contatto, che elimina l’usura e assicura lunga durata operativa;
- Elevata resistenza a urti, vibrazioni e agenti esterni.
Grazie a queste caratteristiche, il sensore RK-5 garantisce regolazioni precise e affidabili, contribuendo a una stesa uniforme e a prestazioni costanti della macchina.
Esigenza:
Regolazione dei bracci di estensione del banco di stesa
La regolazione dei bracci di estensione del banco di stesa è essenziale per adattare la larghezza di stesa alla carreggiata da pavimentare, mantenendo continuità nella distribuzione del materiale lungo tutta la sezione stradale. Movimenti non sincronizzati o imprecisi possono causare disuniformità laterali e variazioni nello spessore dello strato.
Un sistema di rilevamento preciso consente di monitorare in tempo reale la posizione dei bracci di estensione, garantendo simmetria di movimento e regolazioni progressive anche durante le variazioni di larghezza operativa. Questo contribuisce a migliorare la qualità del bordo di stesa e la stabilità complessiva del processo.
Gefran propone il sensore di posizione lineare TWIIST, una soluzione innovativa e affidabile per la regolazione dei bracci di estensione del banco di stesa.
Caratteristiche principali:
- Tecnologia brevettata multivariabile, con misura integrata di posizione e dinamica;
- Disponibile con uscite analogiche e bus CAN;
- Progettato per ambienti mobili gravosi, resistente a urti, vibrazioni e alte temperature.
Grazie a queste caratteristiche, i sensori TWIIST assicurano regolazioni precise e affidabili, garantendo una larghezza di stesa controllata e a una qualità costante del manto stradale.
Esigenza:
Controllo dell’apertura/chiusura delle portelle della tramoggia
Il controllo dell’apertura e chiusura delle portelle della tramoggia è fondamentale per regolare il flusso di conglomerato bituminoso verso il sistema di distribuzione. Una gestione imprecisa può causare eccessi o carenze di materiale, influenzando la continuità della stesa e la qualità dello strato asfaltato.
Un sistema di rilevamento preciso consente di monitorare la posizione delle portelle in tempo reale, permettendo una regolazione progressiva del flusso di materiale in funzione delle condizioni operative e della velocità di avanzamento della macchina.
Soluzione:
Gefran propone il sensore rotativo con albero GRA, progettato per applicazioni su macchine mobili operanti in ambienti difficili.
Caratteristiche principali:
- Disponibile in versione a uscita singola o ridondante per requisiti di sicurezza elevati;
- Supporta interfacce analogiche e digitali (CANopen, SAE J1939) per una semplice integrazione;
- Design robusto, resistente a urti, vibrazioni e alte temperature.
Grazie a queste caratteristiche, il sensore GRA garantisce un controllo preciso della posizione delle portelle, contribuendo a una gestione ottimale del flusso di materiale e a una stesa uniforme.
Esigenza:
Monitoraggio della pressione del circuito idraulico
Il circuito idraulico governa i principali movimenti dell’asfaltatrice, dalla regolazione degli organi di stesa alla gestione dei sistemi di distribuzione del materiale. Un monitoraggio accurato della pressione è essenziale per garantire funzionamento stabile degli attuatori, prevenire sovraccarichi e mantenere condizioni operative sicure.
La misurazione continua della pressione consente di rilevare anomalie, ottimizzare le prestazioni del sistema idraulico e proteggere i componenti meccanici da sollecitazioni eccessive, migliorando affidabilità e durata della macchina.
Soluzione:
Gefran propone i sensori di pressione della serie KM, disponibili con uscite analogiche e digitali (KMC), progettati per applicazioni oleodinamiche su macchine mobili
Caratteristiche principali:
- Dimensioni ridotte, che consentono l’installazione anche in spazi limitati;
- Elevata stabilità di misura, anche in caso di shock, vibrazioni e alte temperature;
- Certificati SIL2/PLd, assicurando elevati standard di sicurezza funzionale.
Grazie a queste caratteristiche, i sensori di pressione della serie KM garantiscono controllo preciso della pressione del circuito idraulico e contribuiscono alla sicurezza e alla continuità operativa dell’asfaltatrice.
Il principio di funzionamento:

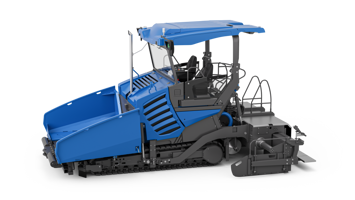

L’asfaltatrice è progettata per trasferire e distribuire il conglomerato bituminoso in modo continuo, coordinando il movimento della macchina con il funzionamento degli organi di stesa. Il materiale viene scaricato nella tramoggia di carico, convogliato verso il sistema di trasporto e distribuito lateralmente dalle coclee, che assicurano un flusso uniforme lungo tutta la larghezza operativa.
Il banco di stesa (screed) riceve il materiale, lo livella e ne definisce spessore e geometria, attraverso la regolazione in tempo reale dell’altezza, inclinazione ed estensione laterale in funzione delle condizioni del fondo stradale. Il motore alimenta sia il sistema di trazione sia il circuito oleodinamico, che governa in modo coordinato gli attuatori responsabili della distribuzione del materiale e della regolazione della stesa.
Esigenze e tecnologia:
Le asfaltatrici operano in ambienti gravosi, con vibrazioni, polvere e temperature elevate legate alla presenza del conglomerato bituminoso caldo. In queste condizioni, è essenziale garantire un processo di stesa stabile e controllato, da cui dipendono qualità del manto stradale e produttività del cantiere.
Durante la pavimentazione, la macchina deve assicurare una regolazione precisa degli organi di distribuzione e livellamento del materiale, mantenendo costanti geometria della stesa, flusso del conglomerato e parametri del circuito oleodinamico. Per questo è fondamentale integrare un sistema sensoristico in grado di monitorare con continuità posizione dei componenti critici e pressione idraulica, migliorando stabilità del processo, qualità finale e affidabilità operativa.
Le soluzioni sensoristiche Gefran sono progettate per resistere a urti, vibrazioni, polvere, acqua e alte temperature, garantendo misure affidabili in ogni condizione di lavoro.
Le principali esigenze tecnologiche includono:
- Regolazione dell’altezza delle coclee;
- Controllo dell’angolo di piallatura del banco di stesa;
- Regolazione dell’altezza dei punti di traino del banco di stesa;
- Regolazione dei bracci di estensione del banco di stesa;
- Controllo dell’apertura/chiusura delle portelle della tramoggia;
- Monitoraggio della pressione del circuito idraulico.
Gefran offre un portafoglio completo di sensori lineari, sensori rotativi e trasduttori di pressione per supportare lo sviluppo di asfaltatrici precise, efficienti e affidabili.
