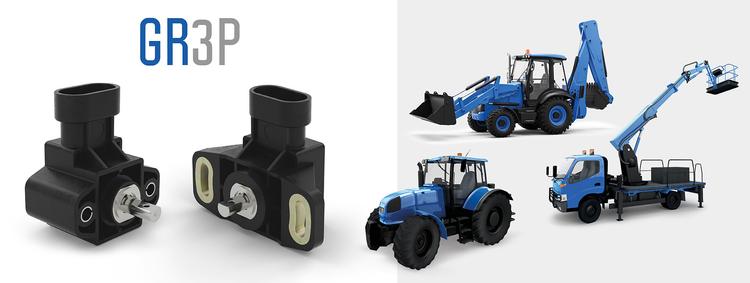

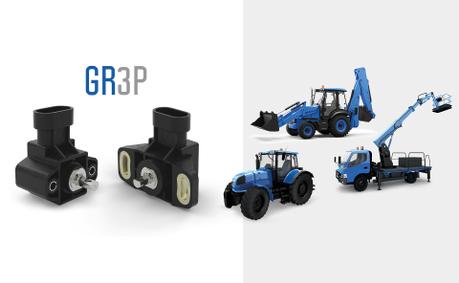

GR3P: il nuovo sensore rotativo Gefran per macchine mobili

Scegli una soluzione affidabile, precisa e modulabile, progettata per affrontare le sfide delle applicazioni off-highway.


Progettare macchine mobili per ambienti difficili richiede componenti robusti, affidabili e versatili. Il nuovo sensore angolare GR3P di Gefran basato su tecnologia senza contatto ad effetto Hall è la scelta ideale per garantire misurazioni accurate, lunga durata e massima adattabilità, anche nelle condizioni più estreme. Una soluzione senza compromessi per chi cerca sempre le massime prestazioni.

Modulare e facilmente integrabile

Disponibile con interasse da 50 mm o 32 mm, diverse soluzioni di fissaggio, collari e lunghezze dell’albero, GR3P garantisce un’integrazione flessibile nelle macchine mobili. Il design compatto e modulabile si adatta alle specifiche esigenze costruttive, risultando ideale per la misura delle posizioni angolari di elementi rotanti su macchine off-highway, attrezzature agricole, gru, piattaforme aeree, carrelli elevatori, macchine per la movimentazione dei materiali e altri veicoli speciali.

Progettato per resistere alle condizioni più estreme

GR3P è realizzato con materiali robusti e specifici per ambienti difficili: la custodia in PPA (poliftalammide) assicura un’elevata resistenza meccanica, termica e chimica, mentre l’albero in acciaio inox AISI 316L garantisce una protezione superiore contro la corrosione, anche in presenza di agenti aggressivi e condizioni operative severe. Progettato per offrire la massima affidabilità anche alle alte temperature, il sensore mantiene prestazioni costanti e precise fino a 125°C, risultando ideale per applicazioni su macchine mobili e veicoli off-highway esposti a condizioni termiche estreme. Completa il profilo un grado di protezione IP69K, che rende GR3P totalmente impermeabile a polvere, acqua e lavaggi ad alta pressione, e l’elevata resistenza alle vibrazioni tipiche delle applicazioni mobili.

Omologato E1

Scegliere un sensore omologato E1 come GR3P significa affidarsi a una soluzione che garantisce la massima compatibilità elettromagnetica, requisito fondamentale per le applicazioni su veicoli off-highway e macchine mobili. Questa certificazione assicura il corretto funzionamento del sensore anche in presenza di forti interferenze elettromagnetiche, contribuendo a mantenere elevati livelli di sicurezza e affidabilità operativa. Inoltre, utilizzare un componente già conforme agli standard internazionali consente ai costruttori di ridurre tempi e costi di certificazione del veicolo, semplificare i processi di integrazione e accelerare il time-to-market delle nuove macchine.

Caratteristiche tecniche principali

  • Range di misura: ±15° … ±180°, programmabile a intervalli di 5°
  • Tensione di alimentazione: 4.5…5.5 V DC; 8…32 V DC
  • Segnale di uscita: 0.5…4.5 V raziometrico (alimentata a 5 V DC); 0.5…4.5 V; 0…10 V; 4…20 mA
  • Connessioni elettriche: AMP 3P Superseal 2820087-1
  • Sistema di fissaggio: Asole; fori circolari
  • Azionamento: solo albero; albero + levetta
  • Risoluzione: 12 bit
  • Linearità: ±0,5% FS
  • Temperatura d’impiego e coefficiente di temperatura: -40… +125 °C (-40…+175 °F); ±50 ppm/°C (typ.)
  • Vibrazioni: 20g – 10 Hz … 2000 Hz IEC 60068-2-6
  • Shock: 50g 11 ms IEC 60068-2-27
  • Compatibilità elettromagnetica: 2014/30/EU Electromagnetic Compatibility (EMC)
  • Durata di vita: 35 M operazioni (corsa ±75°)
  • Grado di protezione IP: IP69K

Gefran, specialisti nei sensori per idraulica mobile

Gefran è il partner ideale per chi opera nel settore delle macchine mobili e ricerca soluzioni affidabili, performanti e su misura. Grazie a una gamma completa di sensori dedicati alle applicazioni mobile — tra cui mezzi per movimentazione merci, macchine movimento terra e agricole — Gefran è in grado di offrire tecnologie specifiche in funzione delle diverse esigenze applicative. A questo si affianca un supporto tecnico qualificato e una rete vendita internazionale dedicata, in grado di accompagnare il cliente in ogni fase del progetto. Con otto stabilimenti produttivi e una presenza capillare nei principali mercati mondiali, Gefran rappresenta un punto di riferimento nel panorama dei sensori per applicazioni mobili, offrendo soluzioni robuste, certificate e pronte per affrontare le sfide delle applicazioni più impegnative.

Scarica il datasheet

GR3P Datasheet

.pdf1008.79 KB
